蘭州交通大學

2024-08-16

蘭州交通大學

TMS9025

購置時間：2023年03月09日

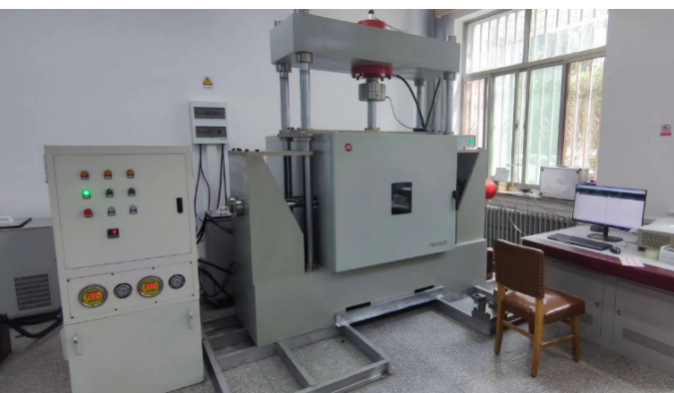

產品名稱：氣候環境智能化直剪試驗箱

主要技術參數和功能

主要用于凍土的靜態剪切試驗

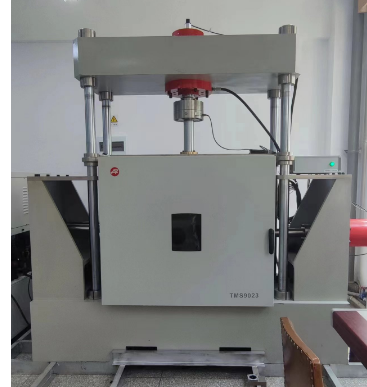

主機系統
1. 豎直最大負荷：不低于400kN（推力：400kN）
2. 水平最大負荷：不低于300kN（推力300kN）
3. 精度等級：1級
4. 有效測力范圍：垂直：5kN~400k N；水平：3 kN ~200kN
5. 測力精度：優于示值的?1%（在有效測力范圍內的任意點的示值誤差）
6. 位移精度：優于示值的?0.5%（活塞移動的測量精度）
7. 試驗力分辨率：?250000碼相當于七檔量程且無須換檔
8. 試驗速度范圍：0.01~2mm/s（加載控制速度在此范圍內任意設定）
9. 速度精度：優于示值的?1%（速度精度誤差）
10. 伺服油缸配置：豎直方向布置一只，水平方向布置一只
11. 可在環境箱內做軸向加載試驗，同時做切向加載試驗
12. 伺服油缸下壓板：安裝有萬向球
13. 與試樣的連接：上下剪切盒
14. 兩油缸的控制：2套系統單獨控制
15. 15）2只伺服油缸行程：垂直：100mm，水平：150mm
16. 控制方式：三閉環（即力－變形－位移閉環控制）
17. 負荷速率范圍：至少包含10~1000N/s 應力速率范（即以設定的力值均勻加載）
18. 液壓站：15L/min
19. 最高使用壓力：不低于21MPa
20. 軟件及用戶界面Window應用軟件
21. 超載保護：超過最大負荷的3%時機器自動保護
22. 主機功率：7.5KW，380試驗機使用功率
23. 上下剪切盒在低溫荷載下連續運行工作（提供詳細圖紙方案）
溫控艙體
1. 有效容積：≥ 160L
2. 溫度范圍：至少包含-30～60℃
3. 內膽尺寸(mm)：500W×500D×500H
4. 外形尺寸(mm)：650W×600D×650H
5. 溫控精度：±0.1℃
6. 溫度均勻度：至少包含±0.3℃～30℃
7. 連續工作180天以上，自帶編程程序功能、數據記錄導出功能、化霜功能
8. 電壓：220V
二級控溫系統
1. 溫度范圍：至少包含-30℃～40℃
2. 波動精度：至少包含±0.01℃
3. 試樣內控制精度：至少包含±0.1℃
4. 有效容積：≥20L
5. 程序控制：正弦、線性、三角波等復合編程
6. 電壓：220V
7. 底部隔熱：高強、阻熱、表面光滑、最大承重400KN
8. 上下端單獨控溫

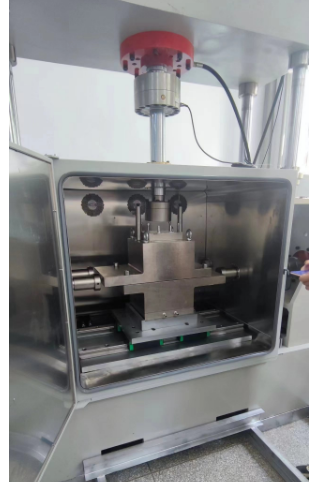

剪切盒
1. 上盒固定、下盒滑動、不可漏水（提供設計圖紙）
2. 參考試樣尺寸：200×200×300mm
3. 參考上下剪切盒內尺寸：200×200×300mm
4. 承壓板最大承載≥400KN
5. 剪切盒材質：304不銹鋼
6. 連續低溫荷載工況下連續功能，確保不卡、不凍、不堵
測控系統
1. 位移傳感器（豎向）：至少包含量程0～100mm
2. 位移傳感器（水平）：至少包含量程0～200mm
3. 溫度傳感器：測溫精度至少包含±0.05℃
4. 聯動控制：豎向、水平剪切、土體內、箱體內溫度聯動控制和數據采集輸出
數據采集系統
1. 數據采集器：工作溫度范圍 (℃)：-55℃～85℃（擴展）CPU: 32bit，FPU，100Hz，1MB運存時鐘精度: ±3分鐘/年；10μm（選配GPS）測量分辨率: 80nV（±200mV范圍內）模擬精度: 精度規格不包括傳感器或測量噪聲在0°至40°C時±（0.04％的測量值+偏移量）在-40°至+ 70°C時±（0.06％的測量值+偏移量）±（0.08％測量值+偏移量）-55°至+ 85°C（擴展溫度范圍）測量速率: 125Hz（8ms）（最大多路復用模擬）數據存儲: 4 MB SRAM + 72 MB閃存（帶可移動microSD閃存卡的存儲擴展速度16 GB。）供電: 16-32VDC（1.2A）太陽能板充電；12VDC電池；內部電池；USB工作溫度: -40～70℃（標準）55℃～85℃（擴展），通用端子: 12個，模擬/數字，開關端子: 2個，控制端子: 數字I/O，RS232/RS485，半/全雙工數據接口: CS I/O*1個；CPI*1個；RJ-45 Ethernet 10/100M*1個；USB-micro B*1個控制口: 3個（用于SDM），8個I/O，通訊協議: PakBus、Modbus、DNP3、IPv4/6、FTP/FTPS、HTTP/HTTPS、PPP、TLSv1.1、XML、TCP、UDP、DHCP、POP3、SMTP/STLS、JSON、CSV
2. 外形尺寸: 21cm×10.2cm×5.7cm重量: 約420g（CR6）；約500g（CR6-WiFi）
3. 多功能通道擴展板可同時連接32個需要2線的單端或者差分傳感器（如熱敏電阻，半橋）。可同時連接16個需要4線的單端或者差分傳感器（如全橋，4線半橋）。可同時連接48個半橋測量（假設共用激發且橋臂配在數據采集器上）。工作環境：-55℃~ 85℃（低溫擴展）；0~95% RH。供電：9.6～16 V DC。電耗：<210μA（靜止狀態）；6mA（激活狀態）。復位電平：繼電器最大激發時間：20ms。最大開關電流：500mA；開關電流大于30 mA會降低低電壓信號的適應性（偶爾的50 mA可以接受）。
