解決方案
溫度控制相關技術知識
鄭州大學
2024-08-16
鄭州大學
TMS9018
購置時間：2023年04月13日

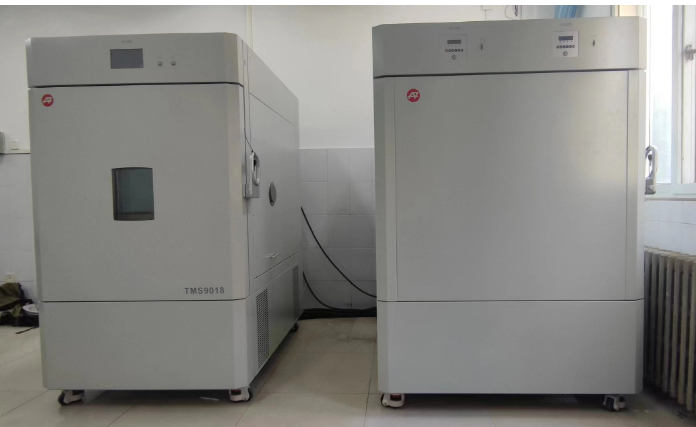

產品名稱：凍融循環試驗箱
一、主要技術參數和功能
1. 試驗箱有效容積: 600L
2. 溫度范圍：-40 ℃~+60 ℃
3. 溫度波動度：±0.1
4. 溫度顯示分辨率：0.1 °C
5. 程控變溫速率>±30 ℃/10 hr
6. 程序控制：正弦、矩形、三角波、線性混合編程
7. 工作室尺寸：900W×800D×800H
8. 外部尺寸:1010W×1400D×1790H
9. 左右測試孔：直徑100mm
10、R485通訊接口，上位機軟件，能夠實現數據監控、記錄、導出
11、電源：380V
12、安全裝置：制冷系統高低壓、箱溫過熱、開門報警、風機過熱
13、 輔助裝置：射燈一個
14. 冷卻裝置通道：D10*10
15、補水裝置通道：D8*5（可監測補水量）
二、頂板控溫低溫恒溫裝置一套
1. 溫度范圍：-40 ℃~+90 ℃
2. ACC 溫度范圍：-40 ℃~+40 ℃（壓縮機的工作溫度）
3. 溫度波動度：±0.05°C
4. 溫度顯示分辨率：0. 1 °C
5. 程控變溫速率>±30 ℃/10hr
6. 程序控制：正弦、矩形、三角波、線性混合編程
7. 制冷量調節：復疊 PID 溫度控制，直接控制外部換熱器的溫度
8、 制冷量@20℃: 5000W
9. 安全裝置：制冷系統高低壓、槽溫過熱、低液位
10. 附件：硅膠管、循環管保溫材料
11、冷卻液容積50L
12、R485通訊接口，上位機軟件，能夠實現數據監控、記錄、導出
13、電源：380V
三、底板控溫低溫恒溫裝置一套
1. 溫度范圍：-40 ℃~+90 ℃
2. ACC 溫度范圍：-40 ℃~+40 ℃（壓縮機的工作溫度）
3. 溫度波動度：±0.05°C
4. 溫度顯示分辨率：0. 1 °C
5. 程控變溫速率>±30 ℃/10hr
6. 程序控制：正弦、矩形、三角波、線性混合編程
7. 制冷量調節：復疊 PID 溫度控制，直接控制外部換熱器的溫度
8、 制冷量@20℃: 3000W
9. 安全裝置：制冷系統高低壓、槽溫過熱、低液位
10. 附件：硅膠管、循環管保溫材料
11、冷卻液容積50L
12、R485通訊接口，上位機軟件，能夠實現數據監控、記錄、導出
13、電源：380V
四、樣品裝置部分
1、樣品裝置參數：D200mm×H400mm，5套
2、頂板壓頭，5套，預留測溫通道、預留位移傳感器接觸通道(鋁質壓頭)
3、底板壓頭，5套，預留補水通道 (鋁質壓頭)
4、有機玻璃桶及保溫層、預留測溫傳感器、水份、鹽分傳感器通道
五、數據采集系統
1、位移傳感器5支實現土樣凍脹融沉降
2、溫度傳感器20支（NTC,精度0.01度）
3、水份、溫度、二合一傳感器6支
4、數據采集儀一套（Combell）
5、補水裝置一套含重量傳感器和升降臺（可監測補水量）
