寧夏水利科學研究院
2024-08-16
寧夏水利科學研究院
TMS9018D
購置時間：2023年12月13日

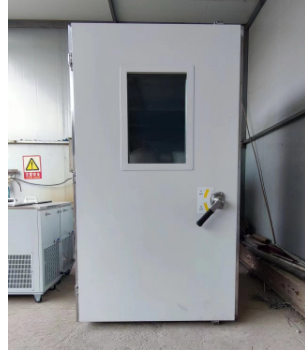

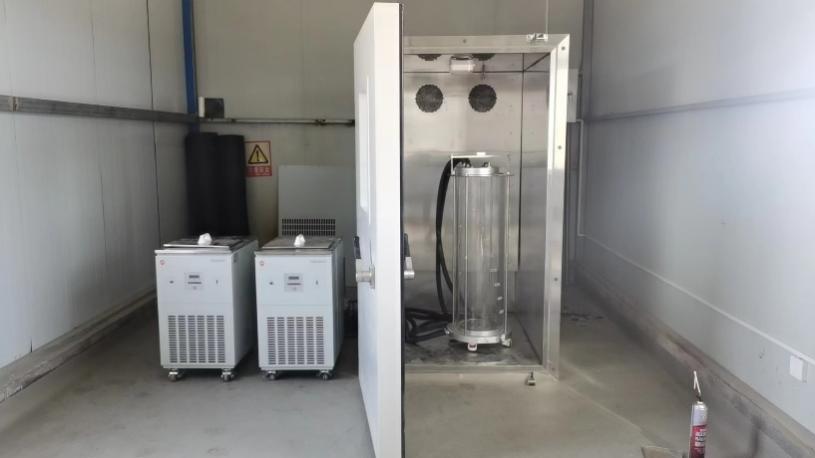

產品名稱：干濕凍融循環系統
主要技術參數和功能
1. 試驗箱有效容積:大于1900L
2. 溫度范圍：-30 ℃~+60 ℃
3. 溫度波動度：±0.05℃
4. 溫度顯示分辨率：0.1 °C
5. 程控變溫速率>±30 ℃/10 hr
6. 程序控制：正弦、矩形、三角波、線性混合編程
7. 左測試孔：直徑100mm
8、R485通訊接口，上位機軟件，能夠?qū)崿F(xiàn)數據監控、記錄、導出
9、電源：380V
10、安全裝置：制冷系統高低壓、箱溫過熱、開門報警、風機過熱
11、 輔助裝置：射燈一個
12. 冷卻裝置通道：D10*4
13、補水裝置通道：D8*2（可監測補水量）
14、環境箱有效容積：1000W*1000D*1900H（定制）
二、樣品尺寸主要技術參數：2套
1、樣品裝置參數: 直徑300mm*高1000mm
2、有機玻璃筒厚度25mm以上，保溫層3mm以上，布設采集通道
3、頂板壓頭，2套，布設位移傳感器接觸通道
4、底板壓頭，2套，布設補水通道
5、裝置含結構及保溫層、采集通道
6、補水模塊2套

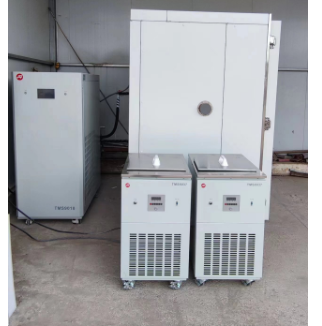

三、樣品頂/底板（溫控裝置） TMS8037-R50 2臺 給兩個土柱控溫
1. 溫度范圍：-40 ℃~+90 ℃
2. ACC 溫度范圍：-40 ℃~+40 ℃（壓縮機的工作溫度）
3. 溫度波動度：±0.05°C
4. 溫度顯示分辨率：0. 1 °C
5. 程控變溫速率>±30 ℃/10hr
6. 程序控制：正弦、矩形、三角波、線性混合編程
7. 制冷量調節：復疊 PID 溫度控制，直接控制外部換熱器的溫度
8、 制冷量@20℃: 2000W
9. 安全裝置：制冷系統高低壓、槽溫過熱、低液位
10. 附件：硅膠管、循環管保溫材料
11、冷卻液容積50L
12、R485通訊接口，上位機軟件，能夠?qū)崿F(xiàn)數據監控、記錄、導出
13、電源：220V 20A
四、采集系統
1、土壤一體式傳感器模塊：18支，
2、位移傳感器2支：
3、土壓力盒：4支
4、數據采集儀 CR6
